開關柜狀態監測裝置（局放+紅外熱成像測溫+無線測溫）有線|無線

TEV（地電波） AE（接觸式超聲波） AA（空氣式超聲波）

UHF（超高頻） HFCT（高頻電流）

開關柜局放在線監測系統概述

為適應開關柜、電纜的不停電狀態檢修工作的發展要求，基于物聯網、智能傳感器等智能化技術，實現不停電狀態下的電力設備運行狀態監測，通過暫態地電壓（TEV）、超聲波（AE&Ultrasonic）、特高頻（UHF）、高頻電流(HFCT)、溫度等智能傳感器監測技術，實現對開關柜、電力電纜運行狀態的智能感知。通過智能診斷算法、多維度對比分析，實現監測數據的智能分析、設備狀態的智能診斷，實時掌握運行狀態，及時發現缺陷問題，評估推送異常信息及檢修策略建議，為運維人員制定檢修策略提供數據支持，有效避免突發停電、火災以及人身、設備傷害事件的發生。

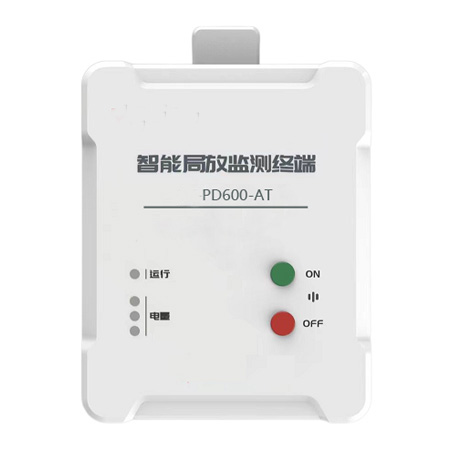

TN-PD600-TA 超聲波/地電壓局放傳感器(二合一)	功能		有線型	無線型
	超聲波	檢測頻帶	40M±1kHz	40M±1kHz
	超聲波	檢測動態范圍	0~70dBuV	0~70dBuV
	TEV	檢測頻帶	3~100MHz	3~100MHz
	TEV	檢測動態范圍	0~60dBmV	0~60dBmV
	平均等效高度		≥10mm	≥10mm
	噪聲檢測范圍		30~130dB	30~130dB
	供電方式		DC12-24V	鋰電池（電池壽命5年）
	通訊方式		RS485有線	433MHz無線
	安裝方式		強磁吸附	強磁吸附
	外形尺寸		152mm9849mm	152mm9849mm

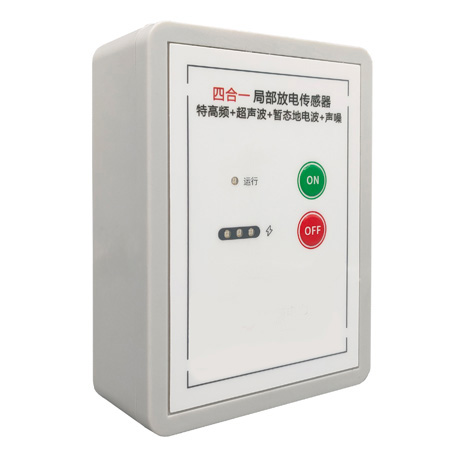

TN-PD600-UTA 特高頻/超聲波/地電壓	功能	參數
	超聲波檢測頻帶	40±1kHz
	超聲波動態范圍	0~70dBuV
	TEV檢測帶寬	3~100MHz
	檢測動態范圍	0~60dBmV
	UHF檢測帶寬	300~1500MHz
	UHF檢測動態范圍	-70~10dBm
	平均等效高度	≥10mm
	噪聲檢測范圍	30~130dB
	溫濕度檢測范圍	溫度：-40~85℃，濕度：5~95%RH
	供電方式	可充電鋰電池

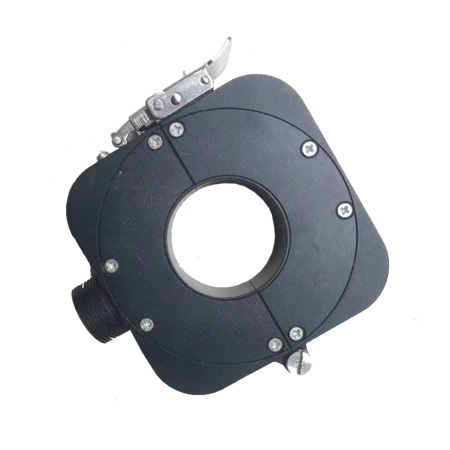

TN-PD600-CT 高頻電流局放傳感器	功能	參數
	檢測頻帶	100kHz～30MHz
	監測靈敏度	10PC
	測量范圍	5pC～10000pC
	信號傳輸方式	50Ω同軸電纜
	安裝方式	卡扣式安裝
	安裝位置	電纜
	工作溫度	-30~85℃
	防護等級	IP65

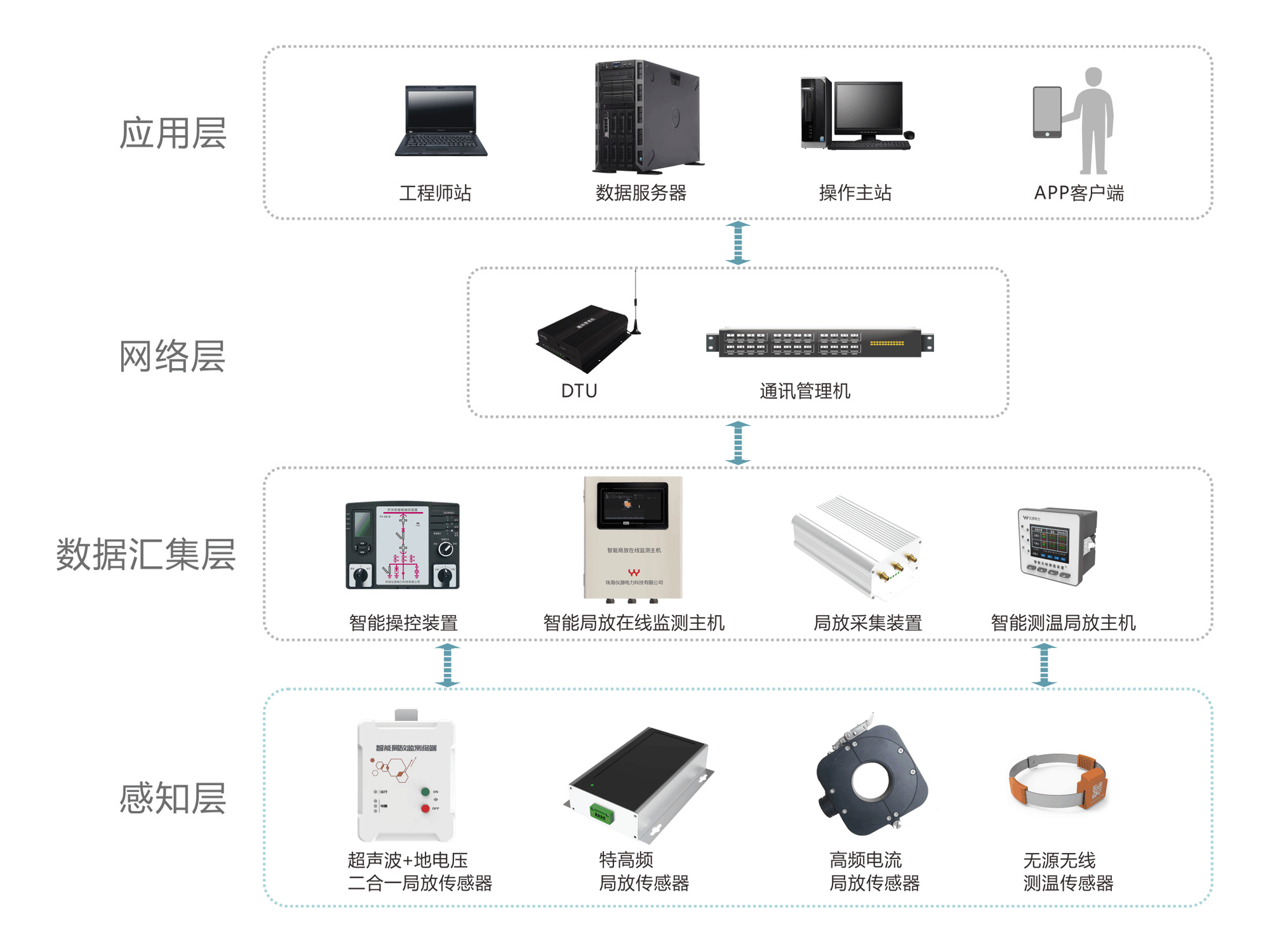

系統結構

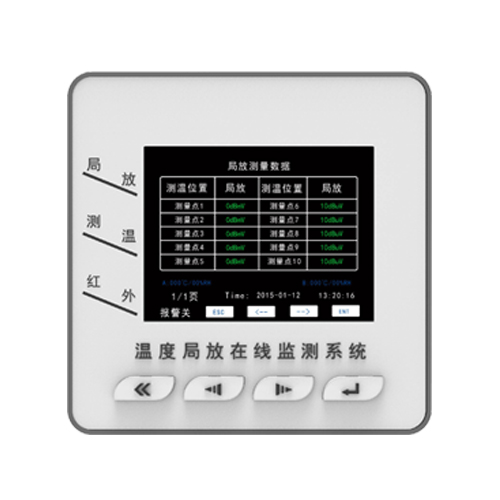

裝置主要功能

功能	功能介紹
顯示界面	3.5寸彩屏液晶
無線溫度監測	監測斷路器、電纜、母排等開關柜設備的溫度，可接入有源和無源無線溫度傳感器，最多可接入24只。
局放在線監測	有線接入局放傳感器，裝置DC12V供電傳感器，可選配 ①二合一局放傳感器（超聲波+暫態地電壓） ②三合一局放傳感器（超聲波+暫態地電壓+超高頻）
紅外熱成像測溫	2路32*24分辨率紅外熱成像測溫傳感器,裝置DC12V供電傳感器，實時顯示熱成像，并可標定三個測溫區域。
通訊功能	1路R485接口/MODBUS-RTU協議 4G通訊（選配）
報警輸出	2路繼電器報警輸出+蜂鳴輸出
開入量	3路開關量輸入
事件記錄	超溫、局放等事件記錄100條

裝置技術參數

技術參數		技術指標
使用環境	環境溫度	-10℃～+55℃（正常工作）
	環境濕度	≤95%
	大氣壓力	80～110KPa
	海拔高度	≤2500米
工作電源	電源	AC85～265V/DC110～370V
	功耗	≤5W
	隔離耐壓	2KV
絕緣性能	抗電強度	外殼與端子之間大于AC2000V
	絕緣性能	外殼與端子之間大于100ΜΩ
	抗震性	10～55～10Hz 2g 1min
	抗干擾	符合GB/T17626.8-2018標準
系統	顯示	3.5寸彩屏液晶
	通訊接口	1路RS485/MODBUS-RTU
	存儲	100條事件記錄
	繼電器輸出	2路接點容量5A/220V
	開關量輸入	3路無源開關量輸入
安裝方式		+35mm導軌 + 嵌入式安裝
尺寸		外形尺寸99.699.662mm
